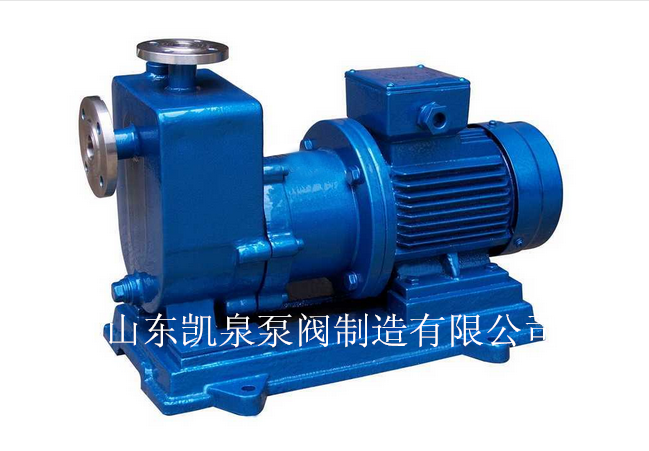

ZCQ自吸磁力泵

产品名称: ZCQ自吸磁力泵
产品分类: 不锈钢自吸泵
分享:

产品详情

特殊工艺条件，如正压状态或负压状态运行等的，选型时请联系我们

一、概述

ZCQ型自吸式磁力驱动泵（以下简称自吸泵）是根据用户的要求，在CQ型磁力泵的基础上吸收国外新技术，并经过本公司技术人员反复研究试验而成功的新产品，其性能达到国际同类产品相当水平。 ZCQ型自吸式磁力驱动泵以静密封取代动密封，使泵的过流部件处于完全密封状态，解决了其它泵机械密封无法避免的跑、冒、滴、漏之弊病，泵体及过流部件的材料均采用了耐腐蚀的不锈钢、陶瓷、四氟石墨、碳石墨、硬质合金等材料制造，既有CQ型磁力驱动泵的功能，又集自吸于一身，不需底阀和引灌水，即开即抽，轻松方便。

二、工作原理

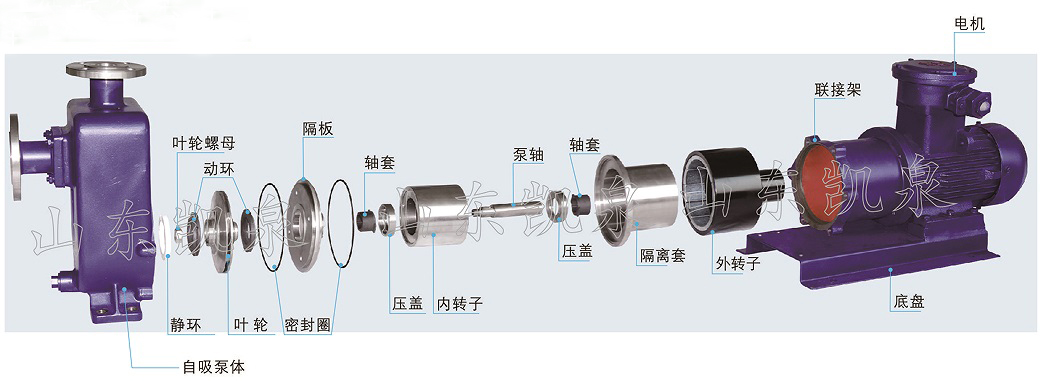

本泵采用外混式轴向回水泵体结构，泵体由吸液室、储液室、蜗壳、回流孔、气液分离室等部份组成，结构见示意图。泵启动后，在离心力的作用下，吸水室中的剩余液与进液管路中的空气被叶轮搅拌成气不混合物，混合物经蜗壳进入气液分离室，随着速度减慢，导致气水分离，空气由泵出液口排出，液体经回水孔返回泵内，经过多次循环，进液管道中的空气被排净，使泵内形成一定的真空度，达到自吸的作用。

适用温度：-30℃～110℃ （可定做高温型）

三、用途

该泵结构紧凑，外形美观，体积小，噪音小，噪音低，运行可靠，使用维修方便，可广泛用于石油、化工、制药、电镀、印染、食品、科研等单位抽送酸、碱、油类及稀有贵重液、毒液、挥发性液体，以及循环水设备配套，特别是易漏、易燃、易爆液体的抽送。

四、型号意义

ZCQ40-32-160
ZCQ	不锈钢磁力自吸泵代号	40	进口直径为40mm
32	出口直径为32mm	160	叶轮名义直径为160mm

五、性能参数表

型号	口径		流量		扬程 m	电机功率 KW	转速 r/min	电压 V	自吸高度 (m)
型号	进口 mm	出口 mm	L/min	m3/H	扬程 m	电机功率 KW	转速 r/min	电压 V	自吸高度 (m)
ZCQ20-12-110	20	12	50	3	12	1.1	2900	220/380	4
ZCQ25-20-115	25	20	110	6.6	15	1.1	2900	380	4
ZCQ32-25-115	32	25	110	6.6	15	1.1	2900	380	4
ZCQ32-25-145	32	25	110	6.6	25	1.1	2900	380	4
ZCQ40-32-132	40	32	180	10.8	20	2.2	2900	380	4
ZCQ40-32-160	40	32	180	10.8	32	4	2900	380	4
ZCQ50-40-125	50	40	240	15	20	4	2900	380	4
ZCQ50-40-145	50	40	240	15	25	4	2900	380	4
ZCQ50-40-160	50	40	220	13.2	32	4	2900	380	4
ZCQ50-40-200	50	40	130	7.8	50	5.5	2900	380	4
ZCQ65-50-125	65	50	280	16.8	20	5.5	2900	380	4
ZCQ65-50-145	65	50	280	16.8	25	5.5	2900	380	4
ZCQ65-50-160	65	50	450	27	32	7.5	2900	380	4
ZCQ80-65-125	80	65	835	50	20	7.5	2900	380	4
ZCQ80-65-160	80	65	835	50	32	11	2900	380	4
ZCQ80-65-200	80	65	835	50	50	15	2900	380	4
ZCQ100-80-160	100	80	1500	90	32	15	2900	380	4
ZCQ100-80-200	100	80	1000	60	50	18.5	2900	380	4
标配为304不锈钢，可选：316、316L等其它材质，电机标配为普通电机，可选配防爆电机
